Вакуумно-импульсные сушильные комплексы "СВИТ"
В деревообрабатывающей промышленности используют различные способы сушки древесины: камерная, атмосферная, вакуумная и вакуумно-импульсная, отличающиеся применяемым оборудованием и особенностями передачи тепла высушиваемому материалу. Независимо от этого, во всех видах сушки в основу процесса удаления влаги из древесины положен фазовый переход всей удаляемой воды в пар. Это наиболее энергозатратный механизм сушки.
Существенным отличительным признаком вакуумно-импульсного способа сушки древесины от всех существующих является вакуумно-импульсное воздействие на продукт обработки за счет объемных соотношений сушильной и вакуумной камер с последующим углублением вакуума в сушильной камере вакуум-насосом, при котором удаление влаги из капилляров древесины до 70-80% происходит без фазового перехода (испарения).
Для интенсификации процесса массопередачи определяющую роль играют скорость создания градиента давления и его величина. С увеличением его скорости количество влаги, удаляемой за счет фазового перехода уменьшается (до 5%), а количество влаги, удаляемой в виде тумана, возрастает.
В основе работы производимых нами сушильных камер "СВИТ" лежит вакуумно-импульсный способ сушки древесины. Сушильные камеры "СВИТ" относятся к технологиям быстрой сушки древесины.
Характеристики сушильной камеры "СВИТ":
- Возможность сушки древесины до любой конечной влажности
- Полная автоматизация процесса сушки (компьютерное управление)
- Минимальное потребление энергии
- Возможность сушки самых разных пород дерева и размеров
- Сушка толстого бруса хвойных пород не более 3 суток
- Высокое качество конечной продукции (отсутствие трещин, коробления, изгибов и других дефектов)
- 100% экологическая и пожарная безопасность процесса
- Легкость транспортировки и простота установки
- Срок окупаемости 10-12 месяцев.
В одну рабочую камеру помещаются:
| Сечение, мм | Объём, м.куб |
| Доска | |
| 32х150 | 9,6 |
| 40 х150 | 10,2 |
| 50 х150 | 9,5 |
| Брус | |
| 100 х150 | 10,2 |
| 220 х 220 | 10,3 |
| Бревно | |
| диаметр 320 | 9,76 |
В настоящее время мы производим сушильные камеры "СВИТ-10" объёмом 10 куб.м, "СВИТ-10/2" объёмом 20 куб.м, "СВИТ 10/4" объёмом 40 куб.м.
Для размещения сушильных камер "СВИТ-10" необходима площадь помещения 5х15 м, для "СВИТ-10/2" - 10х20 м, для "СВИТ-10/4" - 15х30 м.
Специальных требований к коммуникациям нет.
Комплектация сушильной камеры:
- рабочая камера
- вакуумная камера
- транспортная, вакуумная и пневматическая системы
Здание для сушильного комплекса можно не строить, достаточно навеса или ангара. Для нормальной работы сушильной камеры необходимо обеспечить температуру окружающей среды не ниже 0°С.
Технические характеристики сушильных комплексов "СВИТ"
| Характеристика | СВИТ-10 | СВИТ-10/2 | СВИТ-10/4 |
| Производительность в месяц при сушке хвойных досок 40 х 150 х 6100, куб.м | 660 | 1300 | 2500 |
| Установленная мощность, кВт
тепловая электрическая |
81 38 |
162 76 |
324 152 |
Необходимые требования для установки сушильного комплекса
| Характеристика | СВИТ-10 | СВИТ-10/2 | СВИТ-10/4 |
| Габаритные и присоединительные размеры, м (см. схему ниже) | A = 5,2 B = 5 C = 6,6 D = 2,2 H = 3 |
A = 8,4 B = 5,6 C = 6,6 D = 2,2 H = 3 |
A = 8,4 B = 5,6 C = 12,5 D = 2,2 H = 3 |
| Бетонированная площадка под комплекс, м
вес комплекса, т |
5 х 15
20 |
10 х 20
34,9 |
15 х 30
55,8 |
| Наличие водопроводной сети
давление, не менее, атм расход не менее, л/час температура , не более, °С |
1,5 1000 20 |
1,5 1400 20 |
1,5 3000 20 |
| Установленная эл/мощность, кВт
тепловая электрическая |
115
81 34 |
227
162 65 |
450
324 126 |

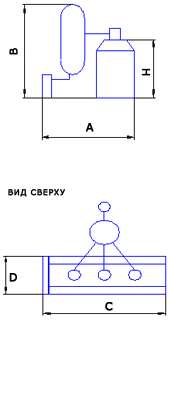

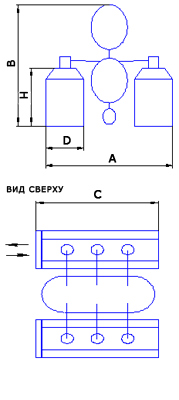

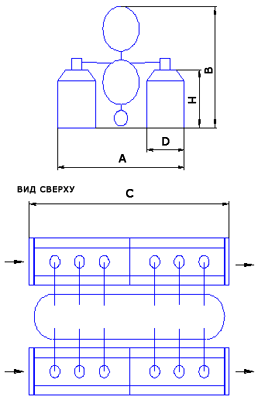

Схема. Габаритные и присоединительные размеры сушильных комплексов
| СВИТ-10 | СВИТ-10/2 | СВИТ-10/4 |
 |
 |
 |
По специальному заказу возможно изготовление сушильной установки с использованием в качестве теплоносителя горячей воды.
